Muhtasari wa Bidhaa

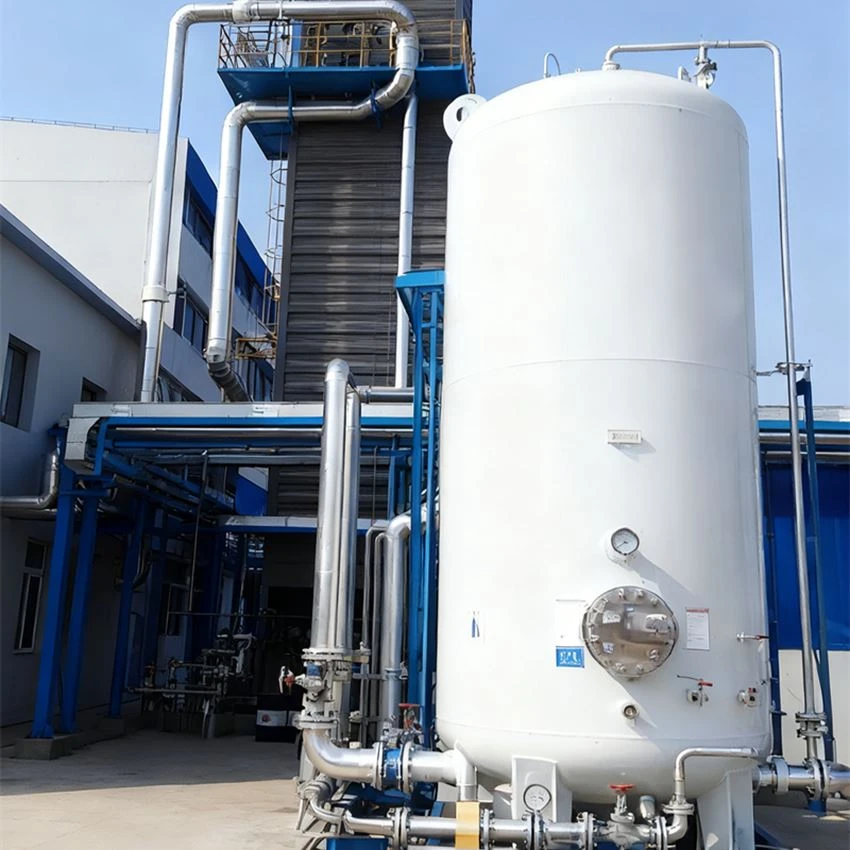

Kiwanda Kubwa cha Nitrojeni cha Cryogenic kilichotengenezwa na SINNA GAS ni Kitengo cha Kiwanda cha Kutenganisha Hewa (ASU) kilichoundwa kikamilifu kwa-uzalishaji mkubwa{1}}wa gesi safi ya nitrojeni (N₂) na nitrojeni kioevu (LIN) kutoka hewa ya angahewa.
Mfumo huu unategemea teknolojia iliyothibitishwa ya kunereka ya cryogenic, iliyopitishwa sana katika miundombinu ya kimataifa ya gesi ya viwandani, tata za petrokemikali, mitambo ya chuma, na sekta za nishati.
Tofauti na PSA au mifumo ya nitrojeni ya membrane, mimea ya ASU ya cryogenic imeundwa kwa:
- Large-scale nitrogen consumption (>Nm³ 500/saa)
- Mahitaji ya-ya hali ya juu ya usafi (hadi 99.9999%)
- Operesheni endelevu ya viwanda 24/7
- Gharama ya chini kwa kila Nm³ katika kiwango cha viwanda
SINNA GAS hutoa suluhisho kamili la EPC (Uhandisi, Ununuzi na Ujenzi), ikijumuisha:
Usanifu wa mchakato, utengenezaji, usimamizi wa usakinishaji, uagizaji na usaidizi wa kiufundi wa mzunguko wa maisha.
Thamani ya Uhandisi wa Msingi
Uzalishaji wa nitrojeni ya cryogenic hutokana na kuyeyushwa kwa hewa na kunereka kwa sehemu kwa kiwango kikubwa-joto la chini (digrii -170 hadi -196 digrii).
Hii inaruhusu utenganisho sahihi wa nitrojeni, oksijeni, na argon kulingana na tofauti za kiwango cha mchemko.
Kiwango cha Viwanda ASU
Kiwanda cha Nitrojeni cha SINNA GAS Cryogenic kinafuata mchakato uliothibitishwa wa ASU wa viwanda:
Mfumo wa Ukandamizaji wa Hewa
Hewa ya anga inabanwa kwa kutumia compressor za centrifugal au screw.
Kabla ya-Kitengo cha Kusafisha (PPU)
Kuondolewa kwa:
- Unyevu (H₂O)
- Dioksidi kaboni (CO₂)
- Hidrokaboni
Hii inahakikisha uendeshaji salama wa vifaa vya cryogenic.
Mfumo wa baridi wa Cryogenic
Hewa hupozwa kupitia:
- Vibadilisha joto vya sahani-
- Turbine ya upanuzi (mfumo wa kurejesha nishati)
- Joule-Mchakato wa upanuzi wa Thomson
Safu wima ya kunereka kwa sehemu
Hewa hutenganishwa kulingana na sehemu za kuchemsha:
- Nitrojeni: -196 digrii (bidhaa ya juu)
- Oksijeni: -183 digrii (bidhaa ya chini)
Mfumo wa Urejeshaji wa Bidhaa
Nitrojeni hutolewa kama:
- Nitrojeni ya Gesi (GAN)
- Nitrojeni Kioevu (Si lazima LIN)
- Nitrojeni{{0}ya shinikizo la juu (na mfumo wa nyongeza)
Maelezo ya kiufundi
Vigezo vyote vinaweza kubinafsishwa kulingana na hali ya mradi na mahitaji ya muundo wa EPC.
Uwezo wa Uzalishaji
- Masafa ya kawaida: 500 – 20,000+ Nm³/h
- Mimega-ya ukubwa wa EPC inapatikana unapoomba
Usafi wa nitrojeni
- Kiwango cha viwanda: 95% - 99.9%
- Usafi wa hali ya juu: 99.99%
- Usafi wa juu-: hadi 99.9999%
Shinikizo la Uendeshaji
- Kawaida: 0.5 - 20 bar
- {0}mfumo wa shinikizo la juu: hadi pau 200 (na kiboreshaji cha compressor)
Matumizi ya Nishati
- Masafa yaliyoboreshwa: 0.6 – 1.0 kWh/Nm³
- Imewekwa na mfumo wa turbine ya kurejesha nishati
Viashiria vya Ufanisi wa Mimea (Vipimo Muhimu vya EPC)
- Kiwango cha kurejesha nitrojeni: 85% - 92% (kulingana na muundo)
- Upatikanaji wa mimea: Kubwa kuliko au sawa na 99%
- Uwiano wa kupunguza: hadi 30% -100% ya operesheni thabiti
- Ufanisi wa mafuta kwenye sanduku baridi: mfumo ulioboreshwa-wa tabaka nyingi
Maisha ya Kubuni
- Miaka 20-25 maisha ya uendeshaji wa viwanda
Vipengele kuu vya Mfumo
Kiwanda kamili cha Nitrojeni cha SINNA GAS Cryogenic ni pamoja na:
- Mfumo wa Ukandamizaji wa Hewa (centrifugal / aina ya screw)
- Air Pre-Kitengo cha Utakaso (mfumo wa ungo wa molekuli)
- Cryogenic Cold Box (sahani-msingi wa kubadilisha joto)
- Turbine ya Upanuzi (mfumo wa kurejesha nishati)
- Safu wima za kunereka za Juu na Chini
- Buffer ya Nitrojeni & Mizinga ya Hifadhi
- Mfumo wa Kuhifadhi Nitrojeni Kioevu (si lazima)
- Mfumo wa Udhibiti wa Uendeshaji wa PLC / DCS
- Mfumo wa Umeme na Ala
- Mfumo wa Kuzima kwa Usalama na Dharura (ESD)
Maombi ya Viwanda
Mimea ya nitrojeni ya SINNA GAS inatumika sana katika tasnia nzito ya kimataifa:
Sekta ya Metalurgical
- Uchimbaji wa chuma
- Ulinzi wa tanuru
- Michakato ya matibabu ya joto
Sekta ya Mafuta na Gesi
- Usafishaji wa bomba
- Uingizaji wa mizinga
- Mifumo ya sindano ya nitrojeni nje ya nchi
Sekta ya Kemikali
- Kufunikwa kwa Reactor
- Mifumo ya kuzuia mlipuko
- Mifumo ya usalama ya usindikaji wa hidrokaboni
Elektroniki & Semiconductor
- Utengenezaji wa mazingira usio na oksijeni-
- Ugavi wa juu-wa nitrojeni usio na chumvi
Uzalishaji wa Nguvu
- Usafishaji wa turbine ya gesi
- Mifumo ya baridi ya jenereta
Chakula na Dawa
- Ufungaji wa angahewa uliorekebishwa (MAP)
- Mifumo ya kufungia ya cryogenic
Uzoefu wa Mradi wa Global EPC
SINNA GAS imewasilisha suluhu za gesi ya cryogenic kwa wateja wa kimataifa wa viwandani katika maeneo mengi.
Chanjo ya Mradi wa Kimataifa
- Mashariki ya Kati: Saudi Arabia, UAE, Qatar
- Asia ya Kusini-mashariki: Vietnam, Thailand, Indonesia
- Asia ya Kusini: India, Pakistan, Bangladesh
- Afrika: Misri, Nigeria, Algeria
- Amerika ya Kusini: Brazil, Chile
Viwanda vilivyotumika
- Mitambo ya kutengeneza chuma
- Kusafisha petrochemical
- Wakandarasi wa EPC wa gesi ya viwandani
- Vifaa vya kuzalisha nishati na umeme
SINNA GAS inaangazia suluhisho za uhandisi za EPC zilizobinafsishwa kwa miradi ngumu ya gesi ya viwandani.
Kwanini SINNA GAS
- Uwezo kamili wa uhandisi wa EPC (sio usambazaji wa vifaa tu)
- Muundo ulioboreshwa wa ufanisi wa nishati
- Operesheni thabiti ya muda mrefu-ya viwanda
- Upungufu mkubwa wa mfumo kwa tasnia muhimu
- Usaidizi wa ufungaji na uagizaji wa kimataifa
- Masuluhisho-yaliyoundwa maalum ya ASU kwa kila mahitaji ya mradi
- Utegemezi wa muda mrefu wa kiviwanda (miaka 20+)
Viwango vya Ubora na Vyeti
Mimea ya SINNA GAS inatengenezwa chini ya viwango vikali vya kimataifa:
Mfumo wa Usimamizi wa Ubora wa ISO 9001
Udhibitisho wa CE (hiari kwa miradi ya EU)
Viwango vya vyombo vya shinikizo vya ASME (si lazima)
Ukaguzi-wa mtu wa tatu (SGS / BV / TUV inapatikana)
Jaribio la kukubalika kwa kiwanda (FAT) kabla ya usafirishaji
Upeo wa Huduma za EPC
Huduma za Uhandisi
- Usanifu wa mchakato (PFD / P&ID)
- Mpangilio wa mimea na uundaji wa 3D
- Uchambuzi wa uboreshaji wa nishati
Ununuzi na Utengenezaji
- Utengenezaji wa vifaa vya Core ASU
- Mkutano wa sanduku la baridi
- Ujumuishaji wa compressor
Ujenzi na Uagizaji
- Usimamizi wa ufungaji wa tovuti
- Kuagizwa kwa baridi na kuanza
- Jaribio la utendakazi na uboreshaji
Baada ya-Usaidizi wa Mauzo
- Mfumo wa utambuzi wa mbali
- Mlolongo wa usambazaji wa vipuri
- Huduma za matengenezo na ukarabati
Cryogenic vs PSA Nitrogen Plant
|
Kigezo |
Cryogenic ASU |
Mfumo wa PSA |
|
Uwezo |
Kiwango kikubwa (500–20,000+ Nm³/h) |
Ndogo-ya kati |
|
Usafi |
Hadi 99.9999% |
Hadi 99.999% |
|
Ufanisi wa Gharama |
Bora kwa kiwango kikubwa |
Bora kwa kiwango kidogo |
|
CAPEX |
Juu zaidi |
Chini |
|
OPEX |
Chini kwa kiwango |
Juu kwa kiwango |
Mifumo ya cryogenic ndio suluhisho linalopendekezwa kwa mitambo ya chuma, visafishaji, na miradi ya gesi ya viwandani ya EPC.
Maswali Yanayoulizwa Mara kwa Mara
Swali: Je! ni viwanda gani vinahitaji mimea kubwa ya nitrojeni ya cryogenic?
J: Chuma, kemikali ya petroli, mafuta na gesi, nishati, umeme na viwanda vikubwa- vya utengenezaji.
Swali: Ni faida gani kuu ya uzalishaji wa nitrojeni ya cryogenic?
Jibu: Hutoa gharama ya chini zaidi ya muda mrefu-kwa kila Nm³ katika kiwango cha viwanda na matokeo ya ubora wa juu-ya juu.
Swali: Je, SINNA GAS hutoa huduma za EPC?
A: Ndiyo. Tunatoa suluhisho kamili za ufunguo wa EPC ikijumuisha uhandisi, utengenezaji, usakinishaji na uagizaji.
Swali: Je, mmea unaweza kutoa nitrojeni kioevu?
A: Ndiyo. Mfumo unaweza kuundwa kwa GAN, LIN, au aina mbili-za uzalishaji.
Swali: Ni data gani inayohitajika kwa nukuu ya mradi?
A: Kiasi kinachohitajika cha nitrojeni (Nm³/h)
Mahitaji ya usafi
Shinikizo la utoaji
Sekta ya maombi
Hali ya nchi na tovuti ya usakinishaji
